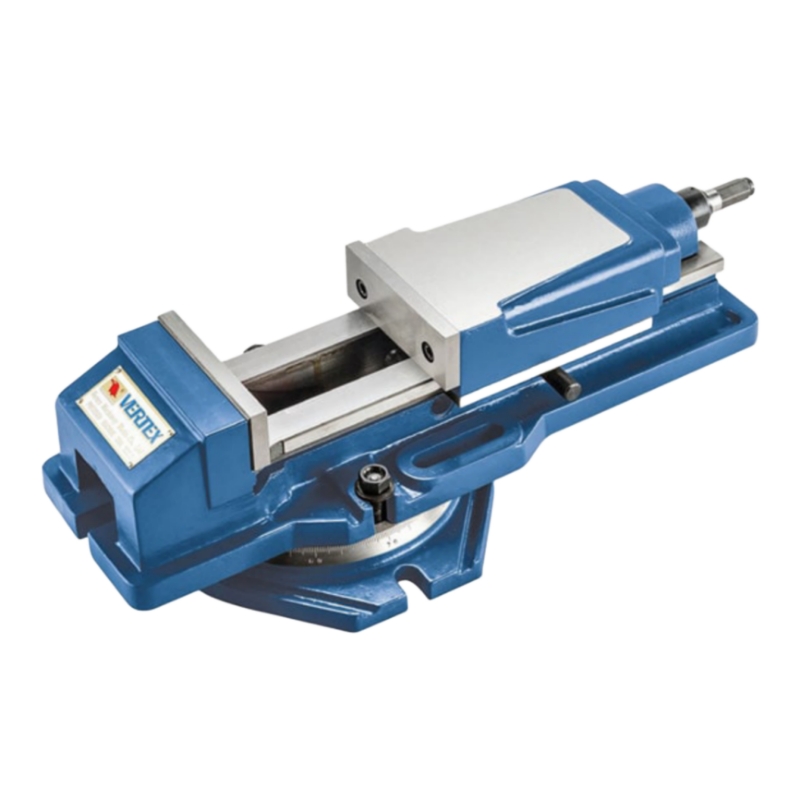

گیره هیدرولیک کارگیر 210 میلیمتر برند ورتکس (VERTEX) مدل VH-5‘
گیره هیدرولیک کارگیر 210 میلیمتر برند ورتکس (VERTEX) مدل VH-5
کارگیر گیره : 5 اینچ معادل 210 میلی متر
عرض کلی گیره با پایه : 290 میلی متر
ارتفاع کلی گیره با پایه : 161 میلی متر
طول کلی گیره با پایه : 550 میلی متر
عرض فک : 12.7 میلی متر
طول فک : 132 میلی متر
ارتفاع فک : 48 میلی متر
میزان اعمال فشار : 4.5 تن
وزن : 47 کیلوگرم
دقت : 0.02 میلی متر
دارای صفحه گردان ( گیره مندرج)
ساخته شده برای کار در صنایع مختلف از جمله ماشینکاری، تولید و ساخت و ساز کاربرد دارد.
مدل : VH-5
برند : VERTEX
ساخت : کشور تایوان
گیره هیدرولیک کارگیر 210 میلیمتر برند ورتکس (VERTEX) مدل VH-5
این گیره هیدرولیک یکی از ابزارهای کلیدی در فرآیندهای فرزکاری است که به شما این امکان را میدهد تا قطعات را با دقت و استحکام بیشتری نگهدارید.
گیره هیدرولیک VH از مواد با کیفیت بالا ساخته شده است که باعث افزایش دوام و طول عمر آن میشود و در شرایط کاری مختلف به خوبی عمل میکند.
راه های بستر کشویی شعله سخت شده و آسیاب می شود.
دوک مخفی برای محافظت در برابر تراشه و کثیفی.
سیستم تقویت کننده هیدرولیک برای حداکثر فشار بستن با حداقل نیرو.
| مدل | عرض فک (میلی متر) |
ارتفاع فک (میلی متر) |
ماکزیمم طول کارگیر فک (میلی متر) |
عرض کلی گیره با پایه (میلی متر) |
ارتفاع کلی گیره با پایه (میلی متر) |
طول کلی گیره با پایه (میلی متر) |
میزان اعمال فشار | وزن (کیلوگرم) |
|
| VH-4 | 108 | 36 | 170 | 270 | 135 | 443 | 2.5 تن فشار | 28 | |
| VH-5 | 132 | 48 | 210 | 290 | 161 | 550 | 4.5 تن فشار | 47 | |
| VH-6 | 151 | 52 | 300 | 332 | 176 | 620 | 4.5 تن فشار | 63 | |
| VH-8 | 204 | 82 | 300 | 375 | 206 | 640 | 7.5 تن فشار | 110 | |
| VH-12 | 305 | 72 | 375 | 375 | 206 | 795 | 7.5 تن فشار | 138 |
ویژگی های گیره هیدرولیک ورتکس
- طراحی جدید: سیستم ضد جم: جلوگیری از گیرکردن نیروی گیره نادرست در گیره.
- ساخته شده برای فرز، حفاری، شکل دادن، سنگ زنی و بسیاری دیگر از کاربردهای ماشین آلات.
- دوک مخفی برای محافظت در برابر تراشه و کثیفی.
- سیستم تقویت کننده هیدرولیک برای حداکثر گیره
- فشار با حداقل نیرو
- گیره و قفل شدن سریع و کارکرد آسان.
- دقت در 0.02 میلی متر
- خط هیدرو – یک مقیاس حدود 1/3 از حداکثر نیروی گیره را نشان می دهد.
- برای اطمینان از دقت هنگام استفاده، بهتر است پایه چرخشی را کنار هم قرار ندهید
